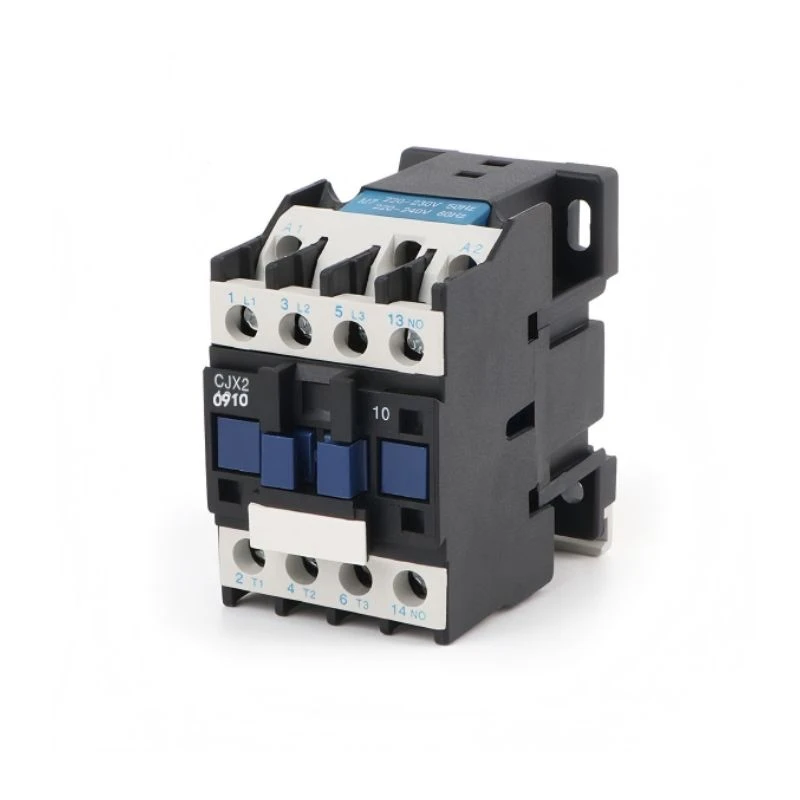

Котушка 220v Магнітний контактор



Магнітний контактор котушки 220 В — це високо-електромагнітний комутаційний пристрій, призначений для дистанційного керування та частої роботи ланцюгів живлення до 690 В змінного струму. Розроблений з робочою котушкою 220 В змінного струму (50/60 Гц), цей контактор забезпечує надійне керування УВІМКНЕННЯМ/ВИМКНЕННЯМ двигунів, систем освітлення, опалювальних навантажень та іншого промислового обладнання в системах автоматизації та розподілу електроенергії.



Ключові характеристики



Параметр	Специфікація
Напруга котушки	220 В змінного струму (50/60 Гц)
Споживана потужність котушки	Герметичний: 7~9 ВА / Збір-: 50~70 ВА (залежить від розміру рами)
Номінальний робочий струм (Ie)	9A ~ 95A+ (залежно від моделі)
Номінальна напруга ізоляції (Ui)	690V / 1000V
Номінальна імпульсна напруга (Uimp)	6кВ ~ 8кВ
поляків	3-полюсний (основні контакти) + допоміжні контакти
Допоміжні контакти	1NO+1NC або 2NO+2NC (налаштовується)
Механічне життя	Більше або дорівнює 10 мільйонам операцій
Електричне життя	Більше або дорівнює 1 мільйону операцій (при номінальному навантаженні)
Робоча температура	-35 градусів ~ +70 градусів
Монтаж	Кріплення на DIN-рейку або гвинт
Стандарти	IEC 60947-4-1, GB/T 14048.4



Особливості та переваги



• Надійна електромагнітна система – магнітний контактор котушки 220 В створює сильне магнітне поле для позитивного замикання контактів, забезпечуючи стабільну провідність навіть за коливань напруги (працює при 85% ~ 110% номінальної напруги).



• Висока відключаюча здатність – головні контакти зі с-сплаву срібла забезпечують чудову стійкість до дуги та низький контактний опір, що забезпечує безпечне переривання високих пускових струмів (пускові струми двигуна до 7 × Ie).



• Універсальна конфігурація допоміжних контактів – вбудовані-допоміжні контакти підтримують-схеми самоутримання, блокування та сигналу зворотного зв’язку для бездоганної інтеграції в логічні системи ПЛК і реле.



• Безшумна робота (окремі моделі) – деякі версії оснащені внутрішнім випрямлячем змінного/постійного струму, який керує котушкою постійним струмом, значно зменшуючи гул і шум під час роботи.



• Швидке та просте встановлення – компактна конструкція корпусу з чітким маркуванням клем (A1/A2 для котушки, 1/L1, 3/L2, 5/L3 для основного ланцюга) сприяє швидкому підключенню. Додаткові замикаючі аксесуари, включаючи допоміжні контактні блоки, механічні блокування та пристрої для придушення перенапруг.



• Міцна конструкція –-вогнестійкий термореактивний корпус (UL94 V-0) забезпечує безпеку та довговічність у суворих промислових умовах.



• Візуальний індикатор стану – вбудований-механічний індикатор швидко показує положення контакту (УВІМК./ВИМК.) для легкого усунення несправностей.



Типові програми

Пускачі та центри керування двигунами (MCC)

Компресори HVAC і елементи керування вентиляторами

Конвеєрні системи та транспортно-розвантажувальне обладнання

Контакторні панелі освітлення

Станції керування насосами

Управління промисловою духовкою та нагрівачем

Управління ліфтом і краном

Сільськогосподарське та іригаційне обладнання



Керівництво по вибору



Розмір рами	Номінальний струм (Ie)	Потужність двигуна (220 В)	Потужність двигуна (380В)
09	9A	2,2 кВт	4кВт
12	12A	3кВт	5,5 кВт
18	18A	4кВт	7,5 кВт
25	25A	5,5 кВт	11 кВт
32	32A	7,5 кВт	15 кВт
40	40A	11 кВт	18,5 кВт
50	50A	15 кВт	22 кВт
65	65A	18,5 кВт	30 кВт
80	80A	22 кВт	37 кВт
95	95A	30 кВт	45 кВт



Безпека та відповідність

Сертифіковано IEC/EN 60947-4-1

Сумісність із CCC, CE та RoHS (залежно від моделі/регіону)

Вбудована-система придушення перенапруг готова (зовнішній модуль необов’язковий)

Обрив фази та захист від перевантаження в парі з тепловим реле перевантаження



Розмір (мм)





Модель	Розмір (мм)
	A	B	C	D	a	b	Φ
CJX2-09/12	47	76	82	113	34/35	50/60	4.5
CJX2-18	47	76	87	118	34/35	50/60	4.5
CJX2-25	57	86	95	126	40	48	4.5
CJX2-32	57	86	100	131	40	48	4.5
CJX2-40/65	77	129	116	145	40	100/110	6.5
CJX2-80/95	87	129	127	175	40	100/110	6.5
